Análise de esforços e deslocamentos

Análise de esforços e deslocamentos no AltoQi Eberick

Toda estrutura precisa ter seu comportamento previsto antes de ser construída: as cargas aplicadas geram momentos fletores, esforços cortantes, normais e torsores, além de deslocamentos que não podem ultrapassar limites de segurança e de uso. Calcular esses efeitos é a etapa central do projeto estrutural, pois deles dependem o dimensionamento e o detalhamento de cada elemento. Diferentes elementos pedem diferentes modelos de cálculo — lajes se comportam como placas, vigas e pilares como elementos lineares de um pórtico. No AltoQi Eberick, a análise combina o modelo de grelha para as lajes e o pórtico espacial para vigas e pilares, unindo-os no Modelo Integrado.

Sobre o recurso

O Eberick realiza a análise estrutural por meio de modelos complementares:

• Modelo de grelha para elementos de placa (lajes)
• Modelo de pórtico espacial para elementos lineares (vigas e pilares)
• Modelo integrado de análise que combina a grelha das lajes ao pórtico, permitindo obter análises mais refinadas e mais próximas do comportamento real

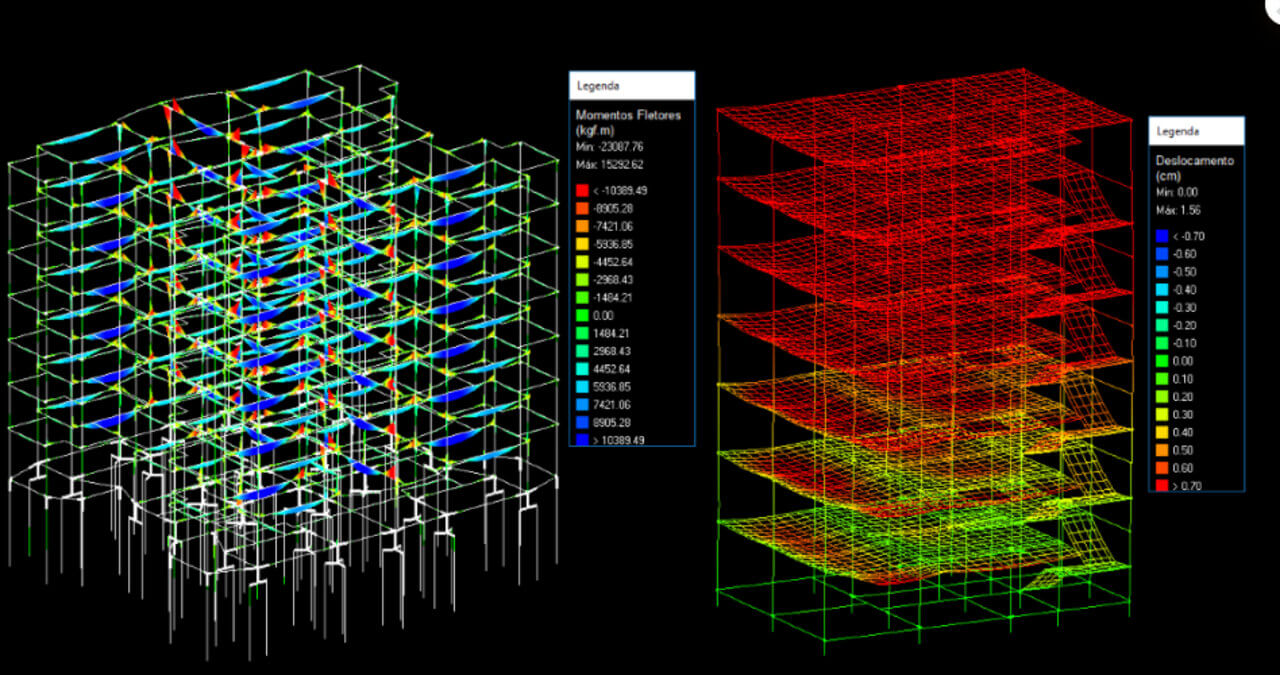

Os resultados de esforços e deslocamentos são apresentados em diagramas interativos, com possibilidade de visualização por elemento, por pavimento ou por combinação.

Cobertura técnica do recurso

• Análise dos esforços e deslocamentos como grelha para elementos de placa
• Análise dos esforços e deslocamentos como Pórtico Espacial para elementos lineares
• Análise dos esforços e deslocamentos através de um modelo único composto pela grelha das lajes e o pórtico formado por vigas e pilares
• Análise da estrutura com separação da grelha das lajes e do pórtico formado por vigas e pilares, agregando a possibilidade de considerar as lajes como diafragma rígido

Refinamentos disponíveis

A análise no Eberick incorpora vários refinamentos importantes:

• Criação automática de trechos rígidos na ligação entre pilares e vigas
• Modelo gráfico/visual para Pórtico Espacial e Grelha
• Consideração dos efeitos de 2ª ordem através do processo P-Delta
• Consideração dos efeitos de temperatura e retração de forma automática na análise da estrutura
• Contribuição da laje na rigidez global da estrutura e a deformação do pilar na análise do pavimento

Combinações automatizadas

A análise é alimentada por combinações geradas automaticamente: combinações de ações últimas (ELU), de serviço (ELS), para fundações, frequentes, quase permanentes e raras — atendendo a todas as combinações previstas pela NBR 6118.

Fluxo de processamento

O Eberick processa a estrutura combinando o modelo de grelha para as lajes e o pórtico espacial para vigas e pilares — além do Modelo Integrado, que une a grelha das lajes ao pórtico para uma análise mais próxima do comportamento real. Os esforços e deslocamentos podem ser visualizados no Pórtico unifilar.
