Aprimoramento no cálculo do Gama-Z

Aprimoramento no cálculo do Gama-Z no AltoQi Eberick

Todo edifício alto sofre deslocamentos horizontais sob a ação do vento e das cargas verticais, e esses deslocamentos geram esforços adicionais — os efeitos de 2ª ordem — que podem comprometer a estabilidade global da estrutura. O coeficiente Gama-Z é o parâmetro que mede a sensibilidade da estrutura a esses efeitos, classificando-a entre nós fixos e nós móveis conforme a NBR 6118. Sua correta avaliação depende de hipóteses sobre cargas nos pilares, combinações de cálculo e tratamento das ações de vento. No AltoQi Eberick, o cálculo desse coeficiente recebeu refinamentos — abrangendo cargas nos pilares, combinações e vento dinâmico — para tratar com mais precisão situações como pilares de transição e pilares tracionados.

Sobre o recurso

A nova versão conta com um aprimoramento no cálculo do Gama-Z, que passou a ser mais refinado para algumas situações específicas de projeto.

O aprimoramento contempla:

• Refinamento dos critérios para o cálculo das cargas nos pilares no Gama-Z
• Atualização das combinações de cálculo adotadas
• Consideração das ações horizontais para os casos de vento dinâmico
• Cálculo individual do Gama-Z para cada direção de vento do projeto
• Relatórios aprimorados de estabilidade global
• Impactos específicos em cenários com pilares de transição e casos de pilar tracionado

Contexto técnico

O Gama-Z é parte do conjunto de verificações que o Eberick oferece para análise da estabilidade global da estrutura. O software permite verificação da estabilidade global da estrutura pelo processo Gama-Z e processo P-Delta para a consideração dos efeitos de 2ª ordem — duas abordagens complementares previstas pela NBR 6118.

Pilares de transição e pilares tracionados

Pilares de transição (que mudam de posição entre pavimentos) e pilares submetidos a tração são situações em que o cálculo simplificado do Gama-Z pode gerar resultados inconsistentes. O aprimoramento da nova versão refina o tratamento desses casos, gerando uma análise mais coerente com o comportamento real da estrutura.

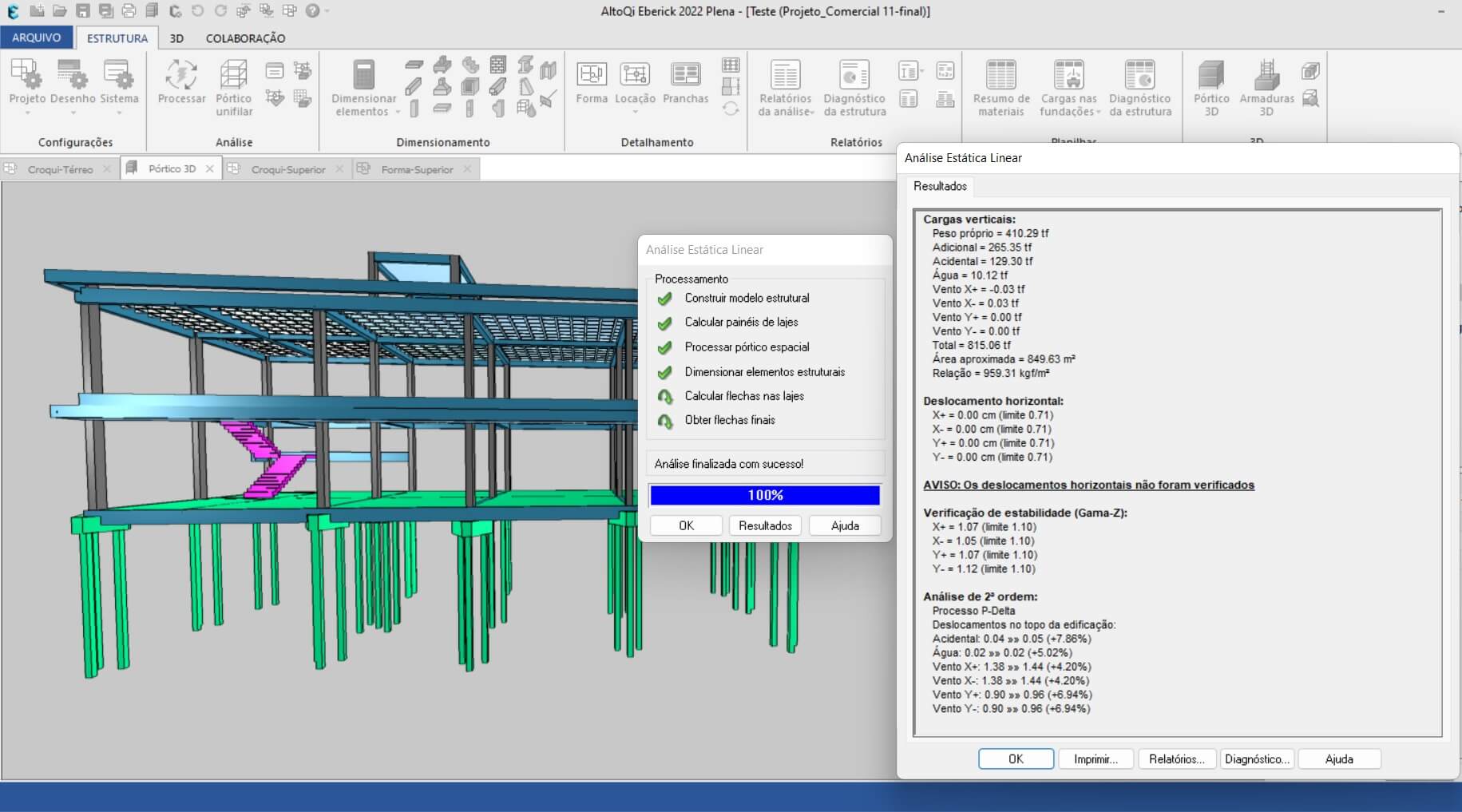

Relatórios e diagnóstico

Os relatórios de estabilidade global integram o pacote de saídas técnicas que o Eberick gera automaticamente, junto a relatórios de diagnóstico da estrutura, que contêm uma análise geral dos principais parâmetros usados para certificar o grau de qualidade da solução projetada. O coeficiente Gama-Z é usado para avaliar a estabilidade global e classificar a estrutura quanto aos efeitos de 2ª ordem (acima de 1,10, nós móveis); é conferido junto à análise de 2ª ordem após o processamento.
