Em um projeto estrutural, parte importante da informação que vai para a obra não está nas armaduras calculadas, mas nos detalhes construtivos padronizados: como amarrar uma armadura negativa, como montar a armadura de punção, como representar uma ligação pré-moldada ou indicar o sentido do carregamento em uma planta de cargas. São representações repetitivas, porém essenciais, e quando deixadas a cargo de inserção manual consomem tempo e abrem espaço para omissões que só aparecem no canteiro. Padronizar e reaproveitar esses detalhes em uma biblioteca garante consistência entre projetos e reduz o esforço do projetista. No AltoQi Eberick, esses detalhes complementares são inseridos automaticamente junto ao detalhamento dos elementos estruturais.
Para facilitar a montagem dos elementos em obra, o Eberick permite incluir automaticamente detalhes típicos junto aos detalhamentos. Os detalhes podem ser associados ao detalhamento das lajes, indicando a montagem das armaduras negativas e de distribuição, e apresentando a montagem das armaduras de punção e de colapso progressivo. No caso das estruturas pré-moldadas, também é possível incluir detalhes típicos para representar a montagem das ligações semirrígidas com barra passante. Outra opção é incluir detalhes típicos nas plantas de locação e de cargas, indicando o sentido do carregamento e evitando erros na leitura das cargas das fundações.

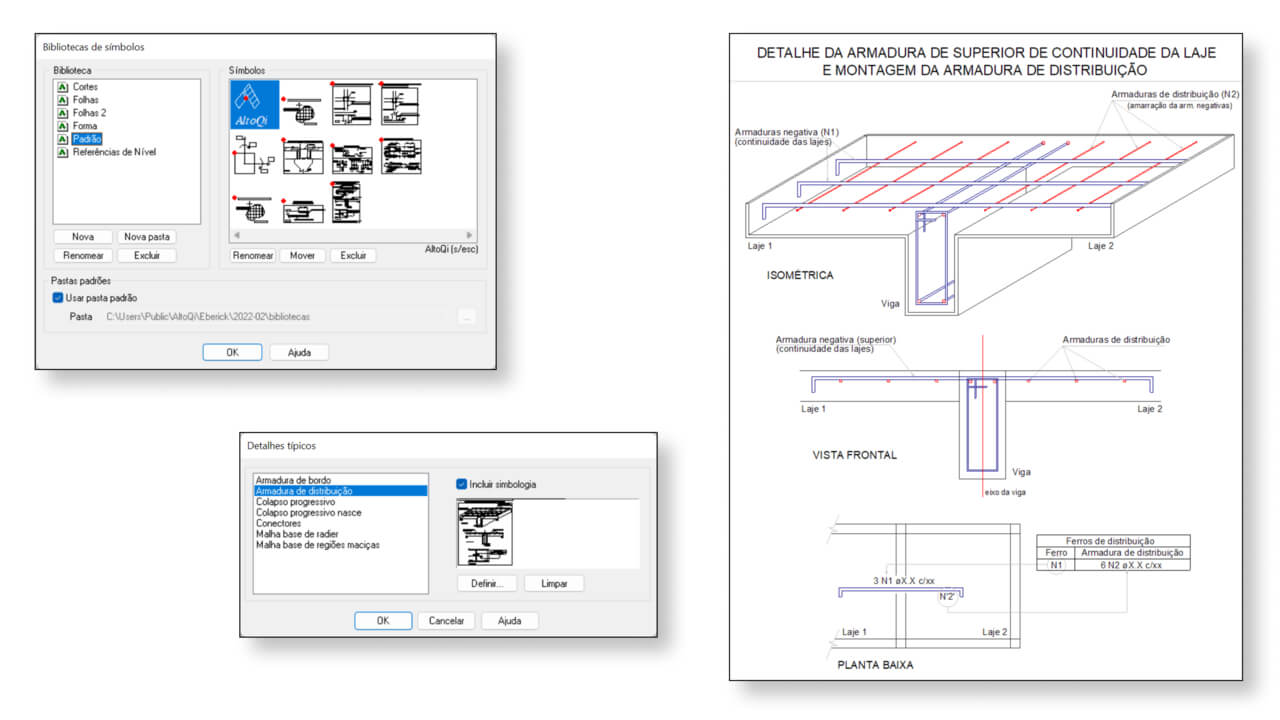

O Eberick possui biblioteca de detalhes típicos que permite incluir automaticamente esses elementos junto ao detalhamento dos elementos e também detalhes complementares para a planta de locação. Isso significa que o engenheiro encarregado pela leitura do projeto em obra encontra os detalhes-padrão (como amarração de armadura negativa, montagem de armadura de punção, ligação pré-moldada) no mesmo documento, sem precisar alternar entre o projeto e o manual de detalhes típicos da empresa.
Os detalhes típicos da biblioteca podem ser incluídos em três locais principais do projeto:
No Eberick, ao dispor as pranchas automaticamente, o programa inclui detalhes típicos — por exemplo, um corte de uma região com ligação semirrígida — para facilitar o entendimento em obra. Nas ferramentas Builder, há detalhes padrões que reúnem informações construtivas precisas (instalação de captores, aterramento, descidas etc.), complementados com legendas de símbolos e de peças.
