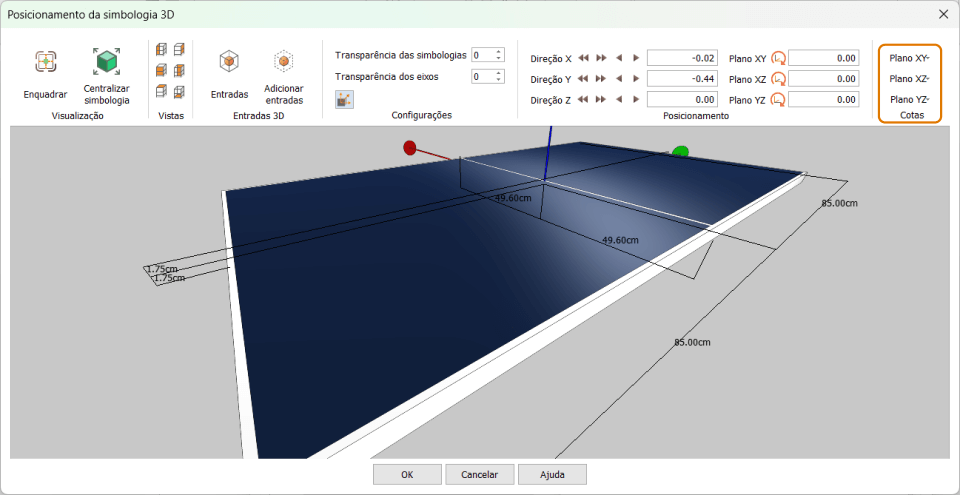

Na representação tridimensional de componentes de instalações, as cotas comunicam informações que o desenho sozinho não transmite: as dimensões geométricas de cada peça e as distâncias entre os elementos. Esses valores precisam ser precisos e consistentes, porque alimentam tanto a lista de materiais quanto a exportação para outras disciplinas em ambiente BIM, onde divergências geram conflitos de coordenação. Garantir que o modelo 3D carregue essas medidas corretamente evita inconsistências ao longo de todo o fluxo de projeto. No AltoQi Builder, essas cotas podem ser visualizadas e configuradas diretamente na janela de simbologia 3D dos componentes.
O Builder permite que o projetista visualize e configure cotas diretamente na janela de simbologia 3D dos componentes do projeto, garantindo que o modelo 3D apresente as dimensões corretas dos elementos. Esse recurso integra-se ao cadastro de peças nativo e ao fluxo BIM do software, permitindo que as cotas sejam preservadas tanto no modelo 3D do Builder quanto na exportação IFC para outras disciplinas.
Essas cotas garantem coerência entre modelo 3D, lista de materiais e exportação IFC — eliminando inconsistências quando o projeto é coordenado com outras disciplinas em ambiente BIM.
Ao carregar uma simbologia 3D (por exemplo, de um IFC) para uma peça, é possível configurá-la — inclusive definindo múltiplas Entradas 3D (pontos de conexão para condutos), reproduzindo as conexões reais.
