O detalhamento das armaduras é a etapa em que o projeto estrutural deixa de ser um modelo de cálculo e se transforma em instruções executáveis na obra: posição, bitola, quantidade, dobras e ancoragens de cada barra. É também uma das fases mais demoradas e onde mais aparece retrabalho, porque qualquer alteração no dimensionamento se propaga por inúmeros desenhos de vigas, pilares, lajes e fundações. Um detalhamento bem feito reduz erros de execução, facilita a leitura em campo e dialoga diretamente com a indústria de corte e dobra. No AltoQi Eberick, o detalhamento das armaduras de todos os elementos é gerado automaticamente — com seção transversal, longitudinal e relação do aço — e conta com dezenas de configurações para personalizar a saída, inclusive com inteligência artificial na escolha das armaduras de vigas.
O Eberick gera o detalhamento completo dos elementos estruturais, mas você pode personalizar a geração automática de acordo com suas preferências. Há opções para gerar os detalhamentos individuais, em pranchas ou para impressão em caderno de detalhamento. Cada elemento conta ainda com diversas configurações que permitem refinar os detalhamentos, gerando desenhos com qualidade.
Para as vigas:
Para os pilares:
Para as lajes:

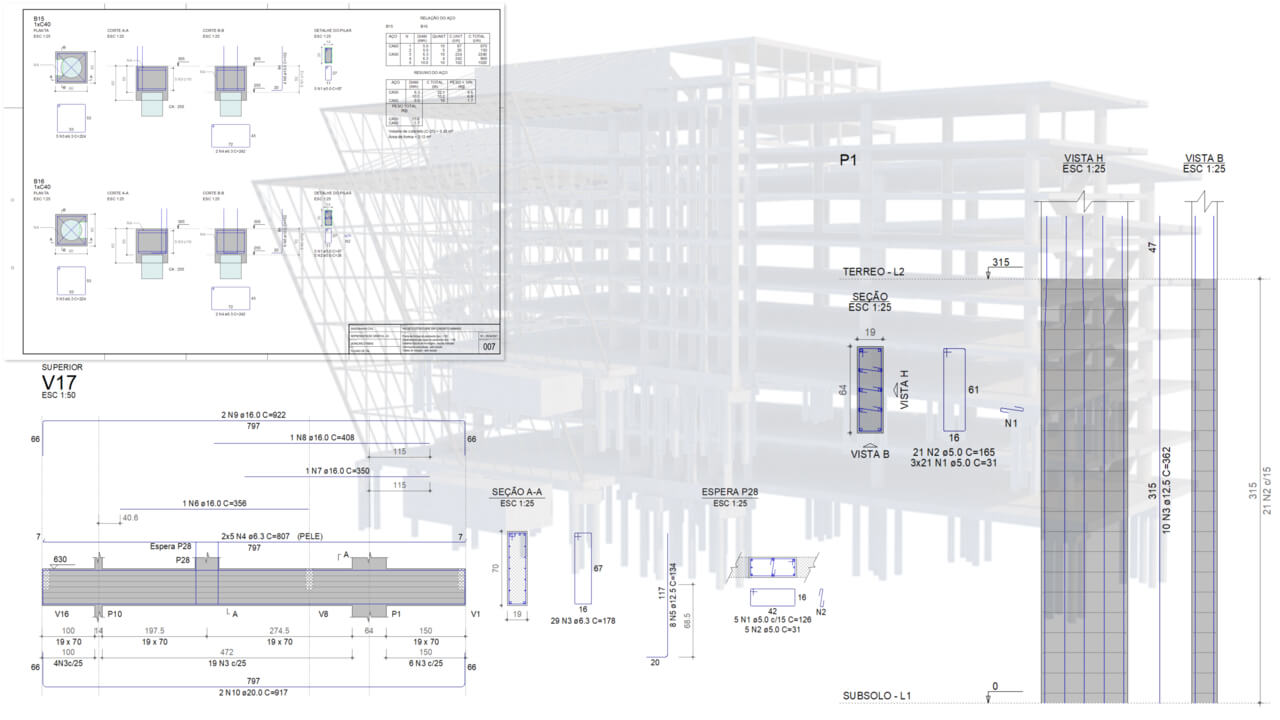

Para pilares, o software oferece detalhar pilares com a inclusão das vistas laterais nas direções B e H, representando as armaduras longitudinais, estribos, esperas para o pilar superior (com possíveis desvios) e a visualização simplificada da viga nos casos de esperas compartilhadas entre a viga e pilar (situações de pilar com giro). Para vigas, há detalhamento das esperas de pilares que nascem sobre as vigas e detalhamento de armaduras de costura. Para lajes, o Eberick conta com critérios para agrupamento de regiões de armaduras em lajes e otimização dos detalhamentos.
A partir da versão 2024, o Eberick passou a exibir, nos detalhamentos dos blocos de fundação e lajes onde há armaduras com comprimento variável, uma tabela com as cotas de cada uma das barras. Dessa forma, mesmo onde há a informação VAR para trechos da armadura, o comprimento vai estar detalhado com o comprimento do trecho variável, o comprimento unitário da barra e o comprimento total da armadura, considerando a quantidade de repetições.
Este recurso possibilita ao usuário o envio direto do detalhamento gerado no Eberick para a indústria de corte e dobra de armaduras. Sem a necessidade de edições manuais, nosso usuário ganha produtividade e facilidade na execução.
As pranchas geradas no Eberick podem ser salvas no AltoQi Builder / Editor de Armaduras para finalização: edições pontuais, inserção de margens com selos com preenchimento automático e exportação em PDF. Esse fluxo integrado elimina a necessidade de exportar para AutoCAD e refazer ajustes manualmente.
Para projetos grandes em que o detalhamento por prancha geraria muitas folhas, o Eberick oferece a geração dos detalhamentos em forma de caderno — agrupando os detalhes de cada tipo de elemento em um documento compacto, prático para uso em obra.
O Eberick gera o detalhamento de todos os elementos estruturais com seção transversal, longitudinal e relação do aço, podendo ser emitido como detalhamentos individuais, em pranchas ou em caderno. A escolha das armaduras é configurável e conta com apoio de inteligência artificial na escolha das armaduras de vigas, que coleta as escolhas do projetista para gerar detalhamentos cada vez mais alinhados aos seus critérios.
Teste o AltoQi Eberick gratuitamente e descubra como acelerar seus projetos estruturais com segurança e precisão.
