Editor de grelhas

Editor de grelhas no AltoQi Eberick

A análise de pavimentos por analogia de grelhas é um método amplamente validado no meio técnico, em que a laje é discretizada em uma malha de barras que representa sua rigidez à flexão e à torção. Em situações específicas — geometrias complexas, lajes com vazios ou pavimentos com pilares muito próximos — a discretização adotada pode gerar picos localizados de esforço em barras isoladas, que não refletem o comportamento real da estrutura e tendem a superdimensionar armaduras. Ajustar pontualmente a rigidez dessas barras permite redistribuir os esforços e suavizar essas concentrações artificiais. No AltoQi Eberick, o editor de grelhas permite editar manualmente a rigidez e as vinculações das barras do modelo, refinando a análise sem comprometer o restante do pavimento.

Sobre o recurso

No Eberick é possível editar as propriedades de rigidez e vinculações das barras da grelha, o que permite fazer ajustes pontuais no modelo estrutural.

O Eberick utiliza o modelo de analogia de grelhas para efetuar a análise dos pavimentos, modelo bem difundido e validado no meio técnico. Em algumas ocasiões, em razão da geometria da laje e da discretização da grelha adotada, podem surgir valores elevados em uma das barras da grelha. Com o uso do editor de grelha, é possível editar a rigidez das barras de modo que os esforços sejam redistribuídos, reduzindo esses picos em pontos localizados.

Com isso, é possível buscar alternativas para o dimensionamento e detalhamento das lajes, escadas e rampas do projeto, gerando economia de armaduras e maior facilidade durante suas montagens em obra.

Cobertura técnica do recurso

O Eberick permite editar as propriedades de rigidez e vinculações das barras das grelhas que formam as lajes, permitindo ajustar o modelo de grelha, e oferece editor de rigidez axial de grelhas — recurso útil para situações em que a rigidez longitudinal da barra precisa ser ajustada além da rigidez à flexão.

Aplicações práticas

O editor de grelhas é particularmente útil em:

• Lajes com geometrias irregulares onde aparecem picos de esforço cortante em barras isoladas
• Escadas e rampas modeladas no pavimento corrente
• Regiões adjacentes a vazios na laje onde a discretização gera concentrações artificiais

A grelha como ferramenta de análise

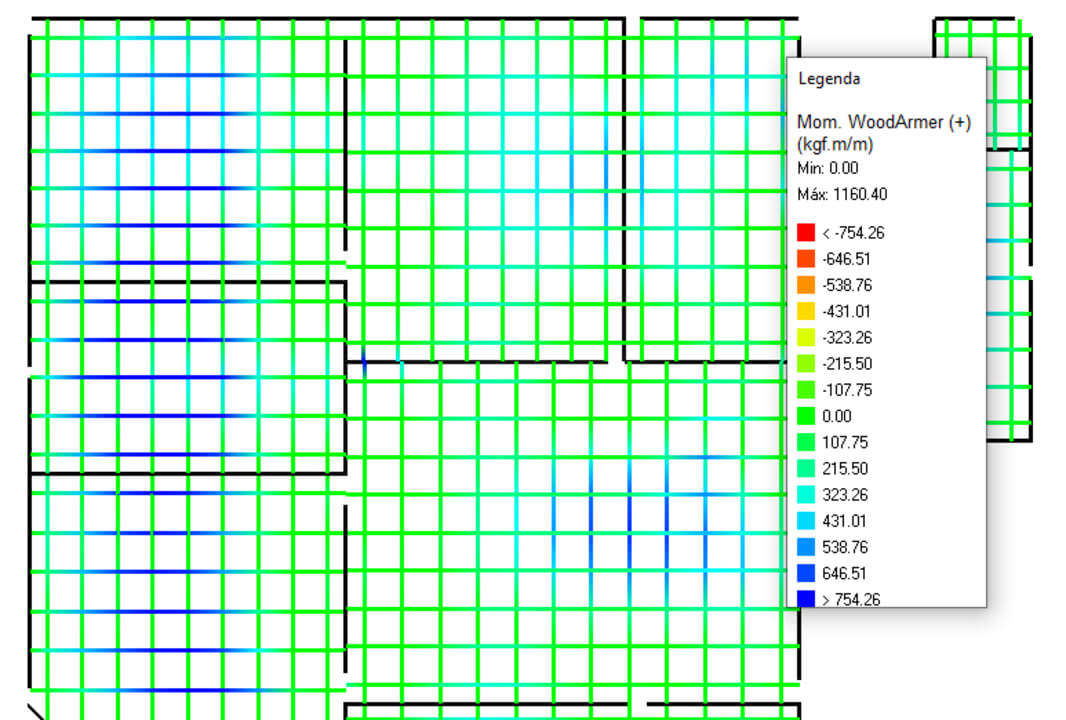

A análise do pavimento usa o modelo de grelha (modelo Grelhas + Pórtico). Pela janela de dimensionamento de lajes, o ícone Grelha dá acesso aos diagramas de momento fletor e aos modelos ELU e ELS (Fissurado, Deslocamentos Imediatos), permitindo analisar visualmente o comportamento e as flechas das lajes. Os elementos de escada também usam um modelo de grelha (com barras inclinadas nos lances).
