Fundações associadas

Fundações associadas no AltoQi Eberick

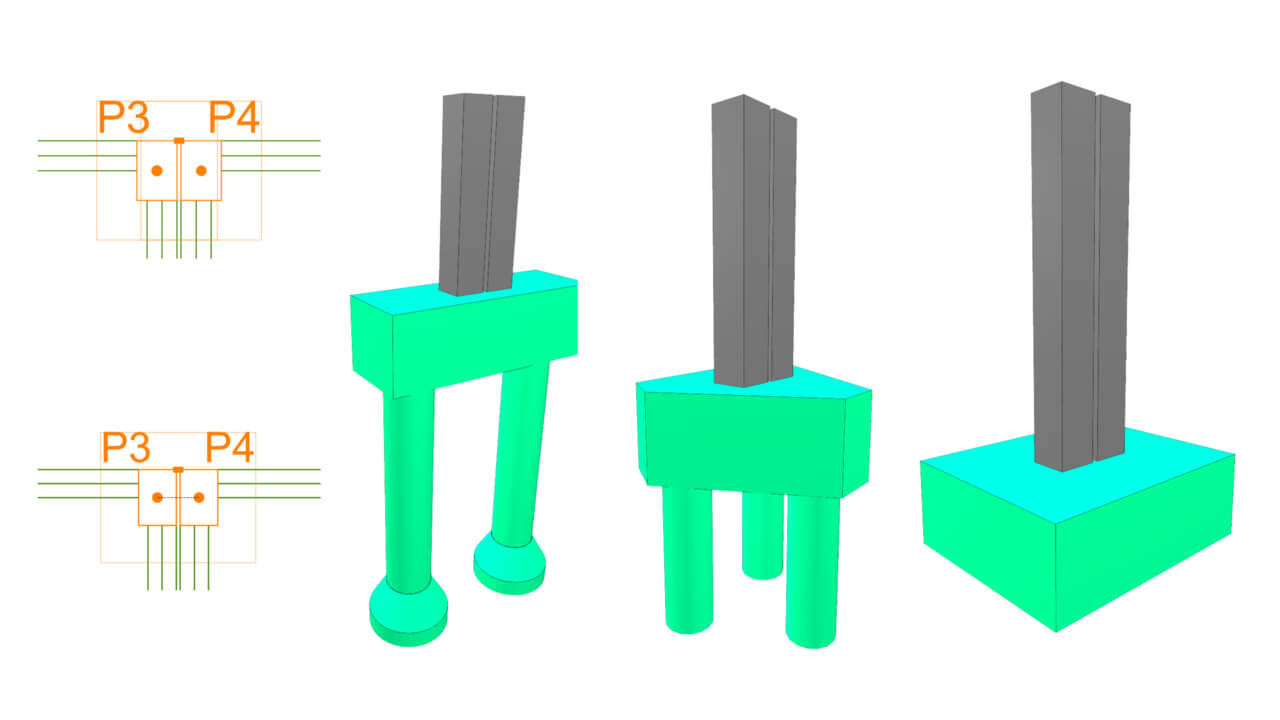

Quando dois pilares ficam muito próximos — como em juntas de dilatação, pilares duplos de divisa ou arranjos arquitetônicos que exigem colunas adjacentes — executar uma fundação isolada para cada um pode ser tecnicamente inviável ou antieconômico, já que as bases se sobreporiam no terreno. A solução é associá-los em um único elemento de fundação, capaz de receber as cargas e os momentos de ambos simultaneamente e distribuir os esforços de forma equilibrada para o solo, evitando interferências entre bases vizinhas. No AltoQi Eberick, essas fundações podem ser agrupadas automaticamente em um único bloco, sapata ou tubulão, com cálculo e detalhamento considerando o conjunto.

Sobre o recurso

No software é possível associar as fundações de pilares convencionais que estejam próximos, como no caso de juntas de dilatação. Diante de tais situações, é possível agrupar os pilares em uma única fundação, que pode ser bloco, sapata ou tubulão, sendo que o programa fará todo o cálculo e o detalhamento da fundação, considerando as excentricidades nas fundações decorrentes das cargas e momentos diferenciais.

Cobertura técnica do recurso

O Eberick oferece a possibilidade de associar fundações de pilares que estiverem próximos, como no caso de juntas de dilatação. Essa associação é compatível com os principais tipos de fundação do software: bloco sobre estacas, sapata, tubulão.

Como o software trata as excentricidades

Quando dois pilares compartilham a mesma fundação, as cargas e momentos diferenciais entre eles geram excentricidades que precisam ser absorvidas pelo elemento de fundação. O Eberick calcula automaticamente essas excentricidades e dimensiona o elemento (bloco, sapata ou tubulão) considerando as duas resultantes de carga simultaneamente — sem que o projetista precise fazer combinações manuais.

Aplicações típicas

Fundações associadas são especialmente úteis em:

• Juntas de dilatação — dois pilares vizinhos em pavimentos diferentes que precisam compartilhar a base
• Pilares de divisa duplos — quando há restrição de espaço lateral mas é necessário garantir excentricidade controlada
• Reforços estruturais — pilares adicionados em projetos de reforço cuja fundação precisa se conectar à existente
• Estruturas com pilares próximos por demanda arquitetônica — paredes-cortina ou colunatas com pilares duplos

Lançamento de fundações

As fundações são lançadas pelos comandos Fundação e Pilar de fundação, e pilares já lançados podem ser convertidos em pilares de fundação, com a fundação representada por um contorno tracejado no croqui.
