Os diagramas são os entregáveis que traduzem o projeto de instalações em uma linguagem sintética e normalizada: o unifilar e o multifilar mostram as ligações e proteções da rede elétrica, os esquemas isométricos e verticais descrevem o traçado hidráulico, e o diagrama de pressões comprova o desempenho da rede. São documentos exigidos tanto na aprovação junto às concessionárias quanto na execução em obra. Mantê-los coerentes com o modelo, porém, é trabalhoso quando precisam ser redesenhados a cada alteração. No AltoQi Builder, esses diagramas são gerados automaticamente a partir do modelo e atualizados sempre que o projeto muda.

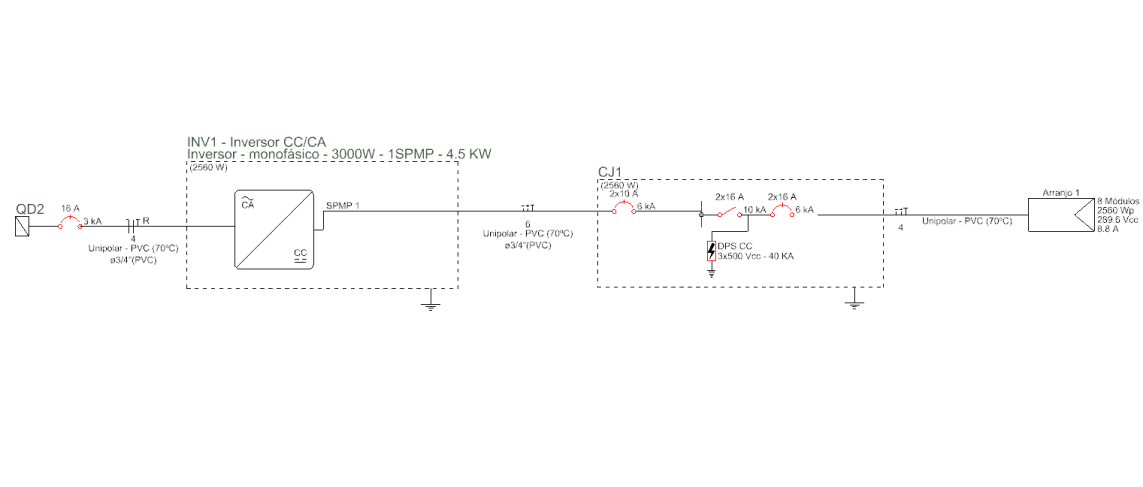

O Builder gera diversos tipos de diagramas de forma automática, com base nos dados do projeto. Os diagramas são atualizados automaticamente quando há alterações no projeto, mantendo a coerência entre o que está no modelo e o que está no entregável final.
