Inclusão dos quantitativos na exportação IFC

Inclusão dos quantitativos na exportação IFC no AltoQi Eberick

O formato IFC é o que permite levar o modelo estrutural para o fluxo OpenBIM, conectando-o a softwares de planejamento e orçamento de diferentes fabricantes. Mas a geometria sozinha não basta: para que o modelo alimente o BIM 4D (simulação da execução) e o BIM 5D (custos atrelados às quantidades), o arquivo IFC precisa carregar os quantitativos de cada elemento — volumes, áreas e demais grandezas. Sem essa informação embarcada, resta exportar planilhas paralelas ou refazer a quantificação manualmente, quebrando a continuidade do modelo. No AltoQi Eberick, esses quantitativos são incluídos automaticamente na exportação IFC, viabilizando o ciclo BIM completo.

Sobre o recurso

O Eberick inclui os quantitativos na exportação IFC, permitindo integrar o projeto estrutural ao BIM 4D – Simulação do Planejamento da Execução da Obra e BIM 5D – Quantitativos atrelados a custos. Com os quantitativos no IFC, softwares de planejamento e orçamento podem consumir diretamente o modelo estrutural do Eberick — sem necessidade de exportações paralelas em XLSX ou de quantificação manual. O recurso abrange:

• Incluir os quantitativos na exportação IFC, permitindo integrar o projeto estrutural ao BIM 4D e BIM 5D
• Exportar as nervuras da laje em IFC, permitindo obter o volume da capa de concreto, vigotas e blocos de enchimento
• Exportação IFC das lajes com os quantitativos do editor
• Possibilidade de exportação de property sets no arquivo IFC

Integração com o ciclo BIM

A inclusão dos quantitativos no IFC fecha o ciclo BIM completo no Eberick:

• BIM 3D — modelo geométrico exportado em IFC 2x3, IFC 4
• BIM 4D — quantitativos por elemento integrados ao cronograma
• BIM 5D — quantitativos atrelados a custos no orçamento

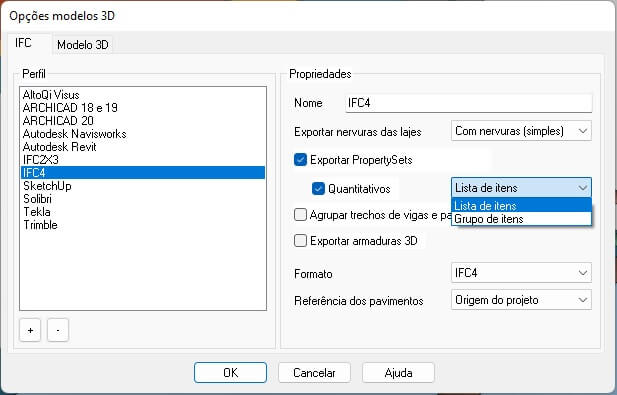

Ao exportar o modelo em IFC, é possível aplicar um perfil de exportação específico — por exemplo, para o AltoQi Visus, software OpenBIM de orçamento e planejamento —, que extrai os quantitativos de forma automatizada e paramétrica a partir do modelo IFC.

Refinamento da apresentação

Em paralelo, o Eberick oferece outras melhorias na exportação IFC: constante aprimoramento na exportação do IFC, exportação de propriedades dos materiais (como classe do concreto, cobrimento, classe de agressividade e taxas de armadura para vigas e lajes) e a possibilidade de visualizar e exportar as armaduras 3D de lajes, vigas, pilares e fundações em IFC.
