Em sistemas de combate a incêndio por chuveiros automáticos, os sprinklers precisam ser distribuídos de modo a cobrir toda a área protegida, respeitando espaçamentos máximos e garantindo vazão e pressão adequadas em cada bico. Traçar manualmente essa malha de ramais em grandes áreas é demorado e propenso a erros de espaçamento e cobertura. A NBR 10897 define os critérios que esse arranjo deve atender. No AltoQi Builder, o módulo de Incêndio lança automaticamente os ramais e sprinklers em uma área definida por três pontos, conforme essa norma.
O Builder faz o lançamento automático da tubulação de sprinkler conforme as exigências da NBR 10897. O projetista define a área de operação e os parâmetros normativos, e o software posiciona automaticamente os sprinklers e desenha a tubulação atendendo aos espaçamentos máximos.
O lançamento automático integra-se ao dimensionamento pela NBR 10897:

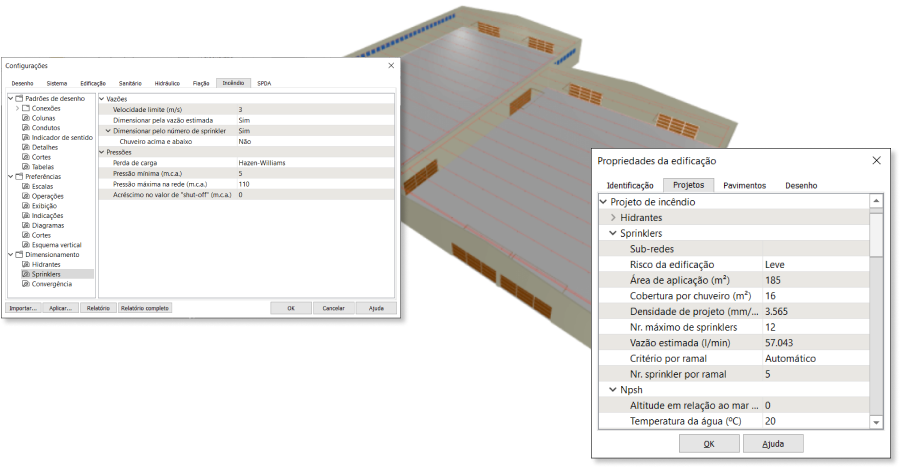

No módulo de Incêndio do AltoQi Builder, o lançamento dos ramais da rede de sprinklers é feito por um comando de lançamento automático: o comando pede três pontos de referência — os dois primeiros estabelecem a área em que os sprinklers serão lançados e o terceiro define a posição de alimentação da rede. Os sprinklers também podem ser adicionados em área pelo comando Lançamento – Pontos – Adicionar em área. Para facilitar a conferência, abre-se um detalhe isométrico em torno dos ramais lançados.
