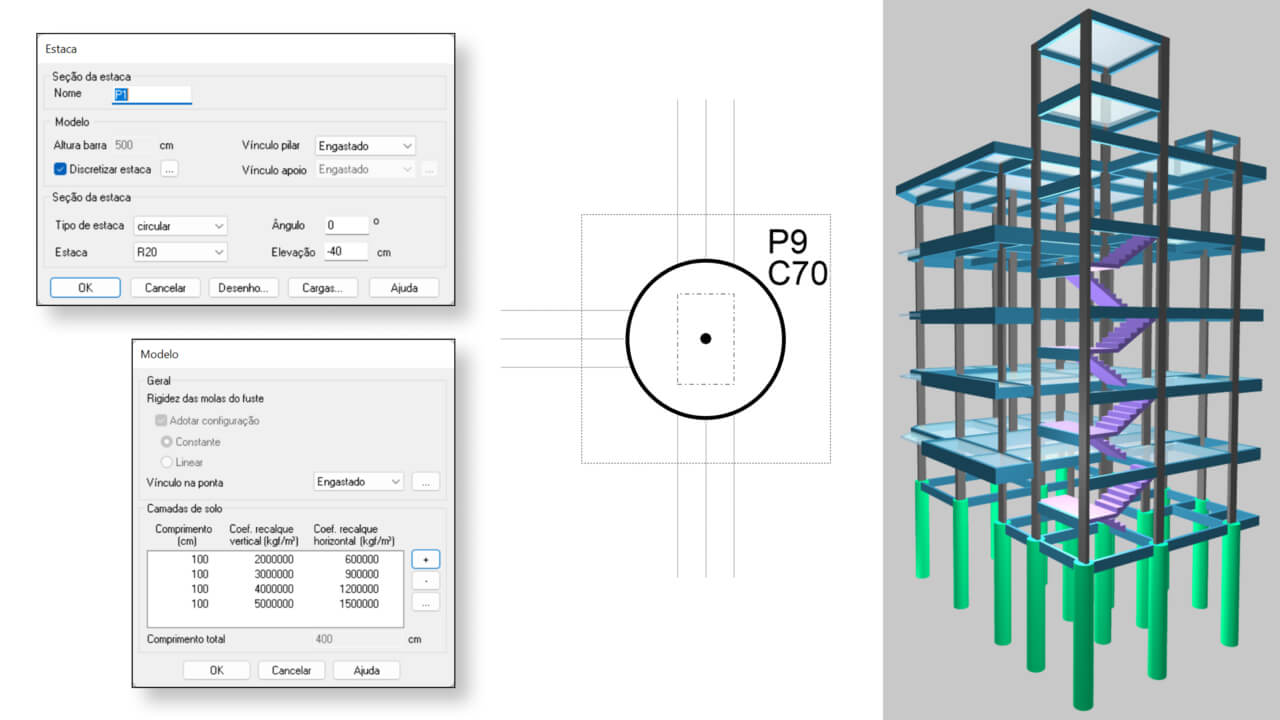

Nem toda fundação profunda exige um bloco de coroamento sobre as estacas. Quando a própria estaca tem capacidade suficiente para absorver as cargas verticais e horizontais transmitidas pela viga, ela pode receber o apoio diretamente, sem o intermédio do bloco — solução conhecida como estaca isolada, que simplifica a execução e reduz o consumo de concreto em situações de cargas moderadas. Para que isso seja seguro, é preciso aplicar à estaca os esforços do modelo estrutural e verificar a peça contra sua resistência. No AltoQi Eberick, o lançamento de estacas isoladas em apoio direto às vigas é feito de forma integrada ao modelo, com verificação automática e representação na planta de locação.
Os esforços oriundos do pórtico são aplicados nas estacas e a peça é verificada de acordo com os parâmetros de resistência cadastrados pelo usuário. As estacas também são representadas na planta de locação, cargas e locação das estacas, gerando todos os dados necessários para o posicionamento correto dos elementos na obra.
O Eberick contempla diferentes tipologias de estacas. Além das estacas convencionais em concreto, é possível cadastrar e lançar estacas metálicas dos tipos perfil I, trilho ou tubular, definindo a geometria e resistência da estaca.
A análise das estacas isoladas pode ser incorporada ao modelo de cálculo: o Eberick permite considerar as estacas no modelo de análise (interação solo-estrutura), oferecendo uma representação mais refinada do comportamento da fundação. Isso é particularmente relevante em projetos onde a flexibilidade do conjunto solo-estaca influencia a distribuição de esforços nas vigas e pilares.
Para o projeto de fundações, o Eberick gera a locação de todas as estacas do projeto, contendo a identificação e os esforços que atuam em cada uma das estacas, assim como exibe uma tabela com as suas coordenadas específicas. Esse documento é o que a empresa de fundações utiliza diretamente em campo para cravação ou perfuração.
O lançamento de fundações usa os comandos Fundação e Pilar de fundação; pilares já lançados podem ser convertidos em pilares de fundação. Recursos relacionados ao trabalho com estacas incluem o cadastro de uma nova estaca no Eberick, a estimativa da capacidade de carga das estacas com base no SPT e a consideração de cargas horizontais nas fundações.
