O detalhe isométrico é uma representação tridimensional simplificada de uma instalação, usada para mostrar com clareza como condutos, conexões e peças se ligam ao longo dos três eixos — algo que a planta baixa, restrita ao plano horizontal, não consegue exibir ao longo do eixo Z. Tradicionalmente, esse tipo de detalhe servia apenas como saída de visualização: era gerado a partir do croqui em planta, mas não podia ser editado diretamente. Permitir lançar e ajustar elementos no próprio isométrico elimina a necessidade de alternar constantemente entre as duas vistas. No AltoQi Builder, é possível lançar e editar elementos diretamente no detalhe isométrico.

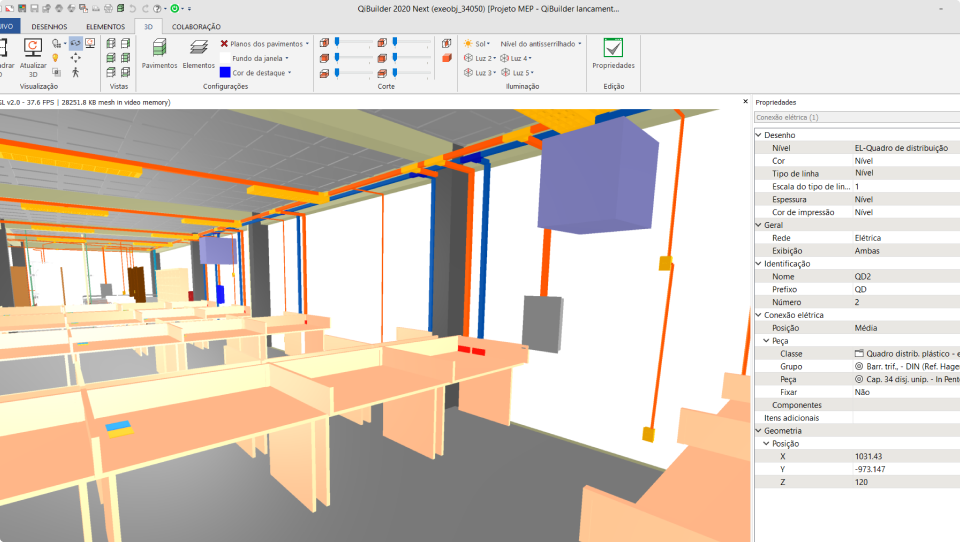

O projetista pode adicionar, mover ou modificar conexões, peças e equipamentos diretamente nos detalhes isométricos, com a vantagem da visualização 3D durante a operação.
A edição no isométrico integra-se a outros recursos do fluxo de detalhamento:
A edição direta no isométrico é especialmente útil em:
Como em planta baixa não é possível visualizar os elementos ao longo do eixo Z, o AltoQi Builder permite criar um detalhe isométrico (definido por três pontos, com opção ortogonal) onde essa visualização é possível. Com o detalhe isométrico aberto, é possível lançar elementos diretamente nele e também selecionar e editar trechos já representados. Isso evita alternar constantemente entre o isométrico e a planta.
