Relatório de análise dinâmica para túnel de vento

Relatório de análise dinâmica para túnel de vento no AltoQi Eberick

Em edifícios altos, esbeltos ou de geometria pouco usual, os métodos normativos para estimar a ação do vento podem não capturar bem o comportamento real da estrutura. Nesses casos, o ensaio em túnel de vento, feito com um modelo em escala reduzida, é a forma mais precisa de medir as forças aerodinâmicas e os efeitos dinâmicos sobre a edificação. Para que o ensaio seja representativo, o laboratório precisa das propriedades dinâmicas do modelo — massas, modos de vibração e características de inércia de cada pavimento. No AltoQi Eberick, esses dados são exportados no formato adotado pelos laboratórios internacionais que realizam o ensaio.

Sobre o recurso

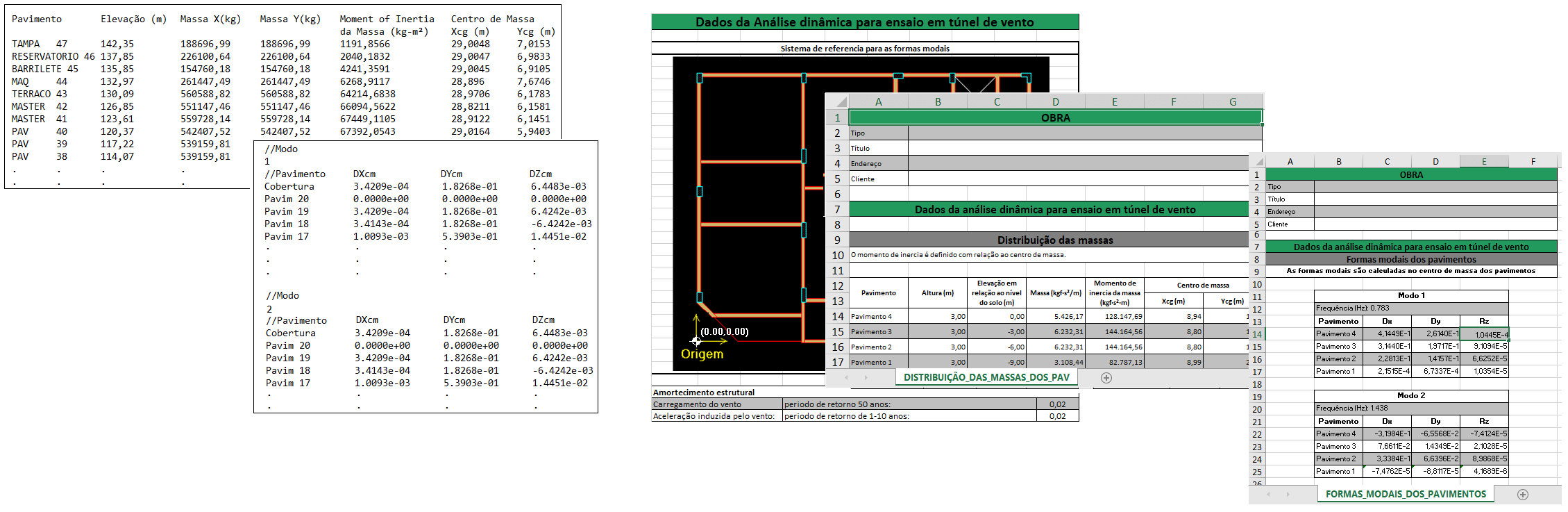

O Eberick exporta as informações do modelo necessárias para a realização do ensaio em túnel de vento: as massas, os modos de vibração, a posição do centro de massa e o momento de inércia das massas para cada pavimento. Os dados seguem o formato adotado pelos laboratórios internacionais, permitindo a integração direta entre o modelo estrutural e o ensaio físico.

Recursos disponíveis:

• Exportação de arquivos com os dados para ensaio em túnel de vento (formato *.txt)
• Importação de relatório em formato XLSX com resultados de ensaio de túnel de vento
• Aplicação das forças de túnel de vento em estruturas esbeltas, importando os resultados do ensaio no projeto

Aplicação prática

O fluxo completo no Eberick é:

1. Exportar o modelo estrutural no formato do laboratório

2. Realizar o ensaio físico no túnel de vento (com modelo em escala)

3. Importar de volta os resultados (forças por face, coeficientes, espectros)

4. Aplicar essas forças no modelo estrutural para o dimensionamento final

Refinamentos recentes

• Melhorias na importação das forças do túnel de vento
• Aplicação das forças de túnel de vento
• Possibilidade de inclusão de mais direções de vento
• Nova opção de exportação do modelo de análise dinâmica para túnel de vento
