O SPDA estrutural aproveita os próprios elementos estruturais da edificação — armaduras de pilares e vigas — como condutores de descida das descargas atmosféricas, em vez de cabos aparentes instalados na fachada. Essa abordagem alia proteção eficaz contra raios a menor impacto estético e melhor integração com a obra, mas depende de lançamento criterioso, verificação normativa e avaliação de risco para definir o nível de proteção adequado. Tudo isso é regido pela NBR 5419. No AltoQi Builder, o recurso cobre o lançamento, o dimensionamento, a verificação normativa e a avaliação de risco desse tipo de SPDA conforme a NBR 5419.
Você pode fazer o projeto preventivo contra descargas atmosféricas aliando segurança e estética, além de ter à mão uma ferramenta para efetuar o lançamento, a verificação normativa e a avaliação de risco do SPDA estrutural.
O Builder oferece:
O Builder implementa os principais métodos de dimensionamento previstos pela NBR 5419:
O dimensionamento é feito conforme as duas versões da norma: NBR 5419/2005 e NBR 5419/2015, com determinação do risco conforme a NBR 5419/2015 — incluindo a análise de risco que define se a edificação precisa ou não de SPDA.

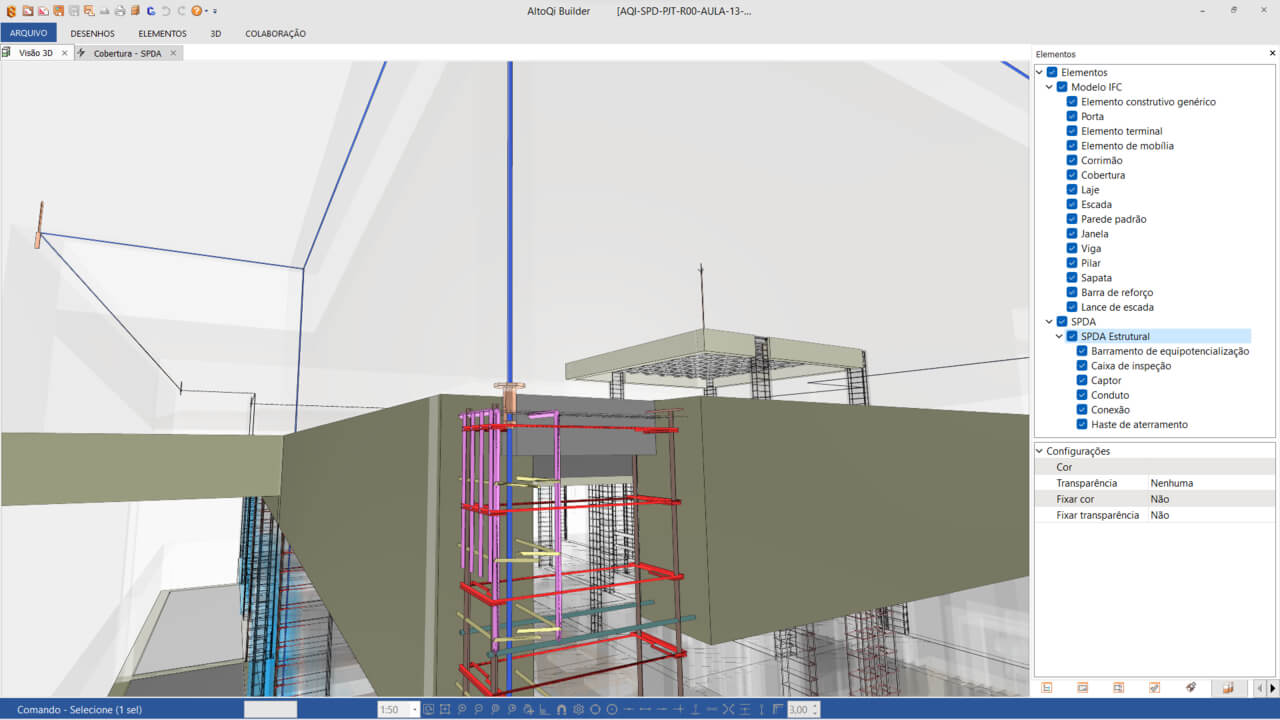

O módulo SPDA do AltoQi Builder realiza o lançamento do projeto a partir do modelo 3D estrutural vinculado, a avaliação de risco conforme a NBR 5419 e a verificação do dimensionamento. As descidas têm duas ferramentas de lançamento — uma que interliga um pavimento ao imediatamente inferior e outra que interliga vários pavimentos de uma vez. Após o processamento, é gerado um diagrama de verificação do SPDA, com os resultados das verificações no pavimento e um corte com o espaçamento entre os anéis de contorno.
