O ramal ventilador é o trecho que conecta a rede de esgoto à atmosfera, mantendo a pressão equilibrada para que os sifões e ralos conservem a água de selo que bloqueia a passagem de gases. Quando o ventilador fica distante demais do desconector, esse equilíbrio se rompe: ocorre a sifonação induzida, o selo hídrico é sugado e gases de esgoto escapam para o ambiente. Por isso a NBR 8160 estabelece distâncias máximas entre o ramal ventilador e os desconectores, um limite crítico para a salubridade da edificação. No AltoQi Builder, essa distância é verificada automaticamente, com alerta quando o limite normativo é ultrapassado.

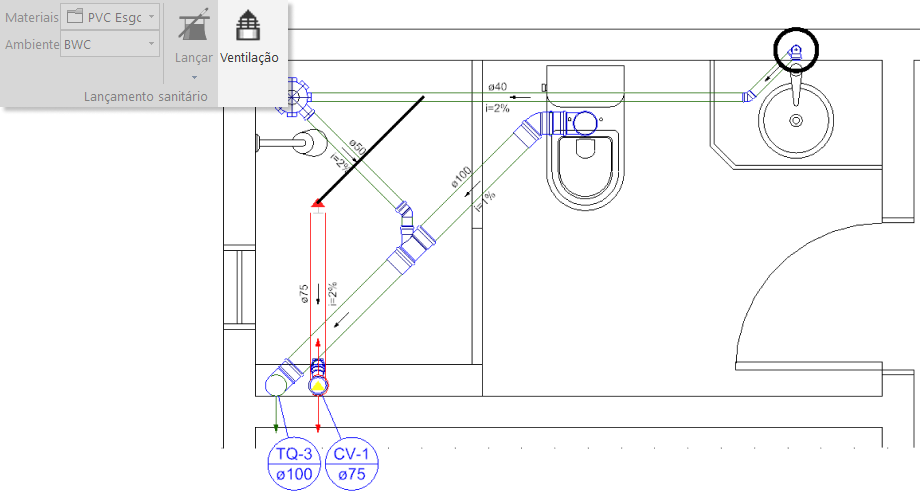

O Builder verifica automaticamente a distância entre o ramal ventilador e os desconectores no projeto sanitário, alertando o projetista quando essa distância ultrapassa o limite previsto pela NBR 8160. A verificação evita problemas de sifonação induzida — fenômeno em que o sifão perde sua função e permite a passagem de gases de esgoto para o ambiente.
A sifonação induzida é um dos problemas mais comuns em projetos sanitários mal dimensionados — quando o sifão perde a vedação hidráulica, gases tóxicos (incluindo o gás sulfídrico, H₂S) podem escapar para o ambiente. A NBR 8160 estabelece distâncias máximas justamente para prevenir esse fenômeno.
A verificação automática do Builder é especialmente útil em:
