Plastificação das lajes

Plastificação das lajes no AltoQi Eberick

A plastificação é uma técnica clássica de redistribuição de esforços no concreto armado: ao se formar uma rótula plástica nos apoios, parte dos momentos negativos é transferida dos apoios para os vãos positivos, suavizando os picos de esforço. Aplicada com critério, ela conduz a um dimensionamento mais equilibrado e a armaduras mais econômicas, sem comprometer a segurança. A própria NBR 6118 prevê e limita essa redistribuição, justamente por se tratar de um recurso que altera a distribuição dos momentos fletores na estrutura. No AltoQi Eberick, comandos específicos permitem aplicar a plastificação e otimizar o dimensionamento das lajes.

Sobre o recurso

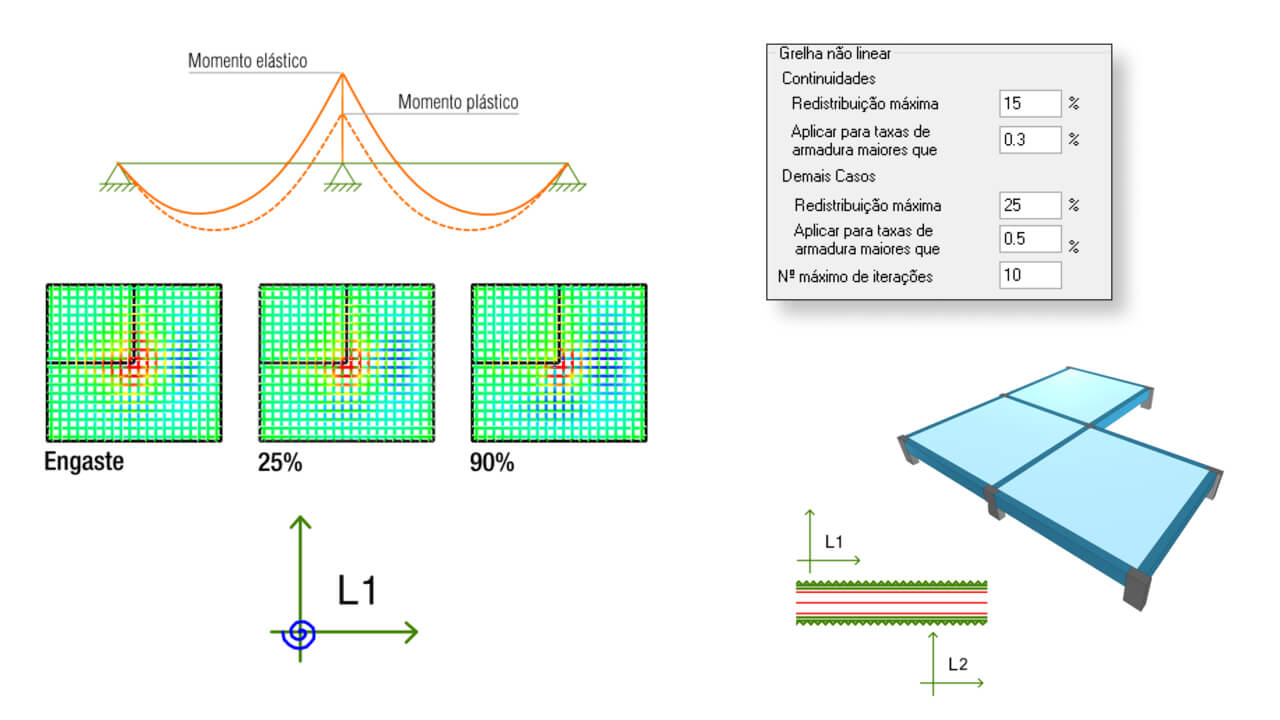

O Eberick permite aplicar plastificação nos apoios das lajes, redistribuindo os momentos fletores através da criação de uma rótula plástica. A plastificação é parte do método de análise refinada das lajes e gera, em situações apropriadas, soluções mais econômicas.

Cobertura técnica do recurso

O recurso abrange:

• Considerar a plastificação dos apoios das lajes, podendo diminuir o momento fletor nas continuidades e evitar eventuais picos de esforços, permitindo personalizar porcentagens de redistribuição em regiões internas da laje e na continuidade entre lajes
• Efetuar a análise dos esforços na laje considerando a plastificação dos apoios

Premissas e comandos

A plastificação é a redistribuição dos esforços de momentos fletores, que se dá através da criação de uma rótula plástica nos apoios, fazendo com que ocorra um "rompimento" e a consequente transferência de parcela dos momentos negativos para os momentos positivos.

Premissas básicas para aplicar plastificação em lajes:

• A plastificação pode ser aplicada somente em elementos hiperestáticos
• A plastificação não deve ser aplicada em toda uma região da laje (ela ocorre em pequenos trechos)

Estão disponíveis dois comandos principais:

• Plastificação — aplica a plastificação nos apoios apenas nas barras da grelha da própria laje (momentos solicitantes internos à laje)
• Engastar com redistribuição — aplica a plastificação em ambas as lajes nas barras da grelha que chegam na continuidade (momentos da continuidade entre lajes)

Configurações

Entre os parâmetros disponíveis para os painéis de lajes:

• Continuidades — para o engaste com redistribuição
• Demais Casos — para a plastificação na laje inteira
• Aplicar para taxas de armaduras maiores que — limitante inferior da redistribuição
• Redistribuição máxima — diferença máxima entre momento negativo elástico e momento de plastificação
• Nº máximo de iterações — controle do processo não linear

Limites normativos

A NBR 6118:2014, no item 14.6.4.3 (Limites para redistribuição de momentos), estabelece um valor limite de 25% de redistribuição, mas também permite valores maiores desde que seja feita a verificação explícita da capacidade de rotação das rótulas plásticas. O programa não efetua essa verificação automaticamente — fica a critério do projetista adotar limites mais elevados.

Como o recurso aparece na documentação técnica

O AltoQi Eberick fornece diversos tipos de laje (pré-moldadas, nervuradas, maciças e protendidas), cuja escolha depende de fatores da edificação; as cargas seguem a NBR 6120.
