Reservatórios enterrados — comumente chamados de cisternas — armazenam água abaixo do nível do terreno e, por estarem confinados no solo, têm um comportamento estrutural bem diferente das caixas elevadas. Suas paredes funcionam como elementos de contenção, solicitadas pelo empuxo do solo e pelas cargas aplicadas na superfície quando o reservatório está vazio, e pelo empuxo hidrostático da água quando cheio. Como essas ações se invertem conforme a condição de uso, o dimensionamento exige um modelo que represente paredes e lajes trabalhando em conjunto e o apoio contínuo do terreno. No AltoQi Eberick, esse elemento é modelado como uma grelha 3D apoiada em molas elásticas, com dimensionamento e detalhamento completos das paredes e lajes.
Além da possibilidade de considerar os reservatórios apoiados nos pilares, é possível considerá-los apoiados diretamente no solo, criando cisternas em formatos retangulares. Nesse caso, permite-se inserir os dados de resistência do solo para a construção de um modelo sobre molas elásticas, representado por meio de uma grelha 3D, sendo que o programa considera os empuxos de água, do solo e das cargas aplicadas sobre o terreno, quando houver.

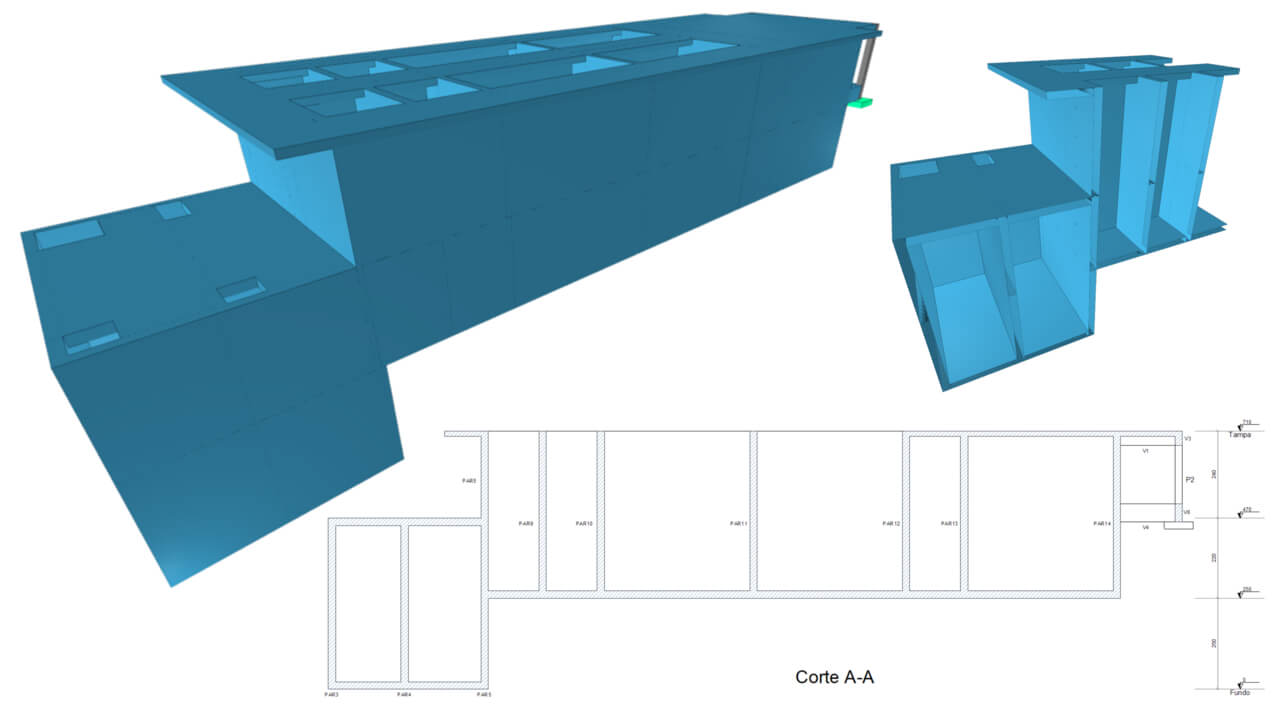

O Eberick fornece o detalhamento completo das lajes e paredes do reservatório em planta e cortes, facilitando sua finalização. Para os reservatórios, também é possível:
O Eberick permite lançar, dimensionar e detalhar reservatórios enterrados com a possibilidade de considerar cargas aplicadas sobre o terreno no cálculo do empuxo de solo, considerando o empuxo de água no cálculo, com a opção de adotar chanfro entre paredes ou entre paredes e lajes e com a possibilidade de engastar a ligação entre paredes e a ligação de paredes com lajes. Em resumo: todas as ações relevantes — empuxo ativo do solo, empuxo hidrostático e sobrecarga superficial — entram automaticamente no cálculo.
Em projetos com instalações que atravessam as paredes do reservatório (extravasor, descarga de fundo, ventilação), o Eberick conta com lançamento de furos em paredes de contenção e reservatório, evitando sobreposição com as demais disciplinas.
Teste o AltoQi Eberick gratuitamente e descubra como acelerar seus projetos estruturais com segurança e precisão.
