Vigas com mesa colaborante

Vigas com mesa colaborante no AltoQi Eberick

Quando uma viga e a laje a ela ligada trabalham de forma monolítica, parte da laje adjacente passa a colaborar com a viga na resistência à flexão, formando o que se chama de mesa colaborante. Esse trecho de laje aumenta a inércia efetiva da seção e, com isso, a rigidez da viga, reduzindo flechas e aproximando a análise do comportamento real da estrutura. Ignorar essa contribuição leva a um modelo mais conservador e menos fiel à obra. A NBR 6118 define os critérios para determinar a largura colaborante a ser considerada. No AltoQi Eberick, essa contribuição é incorporada à análise do modelo estrutural.

Sobre o recurso

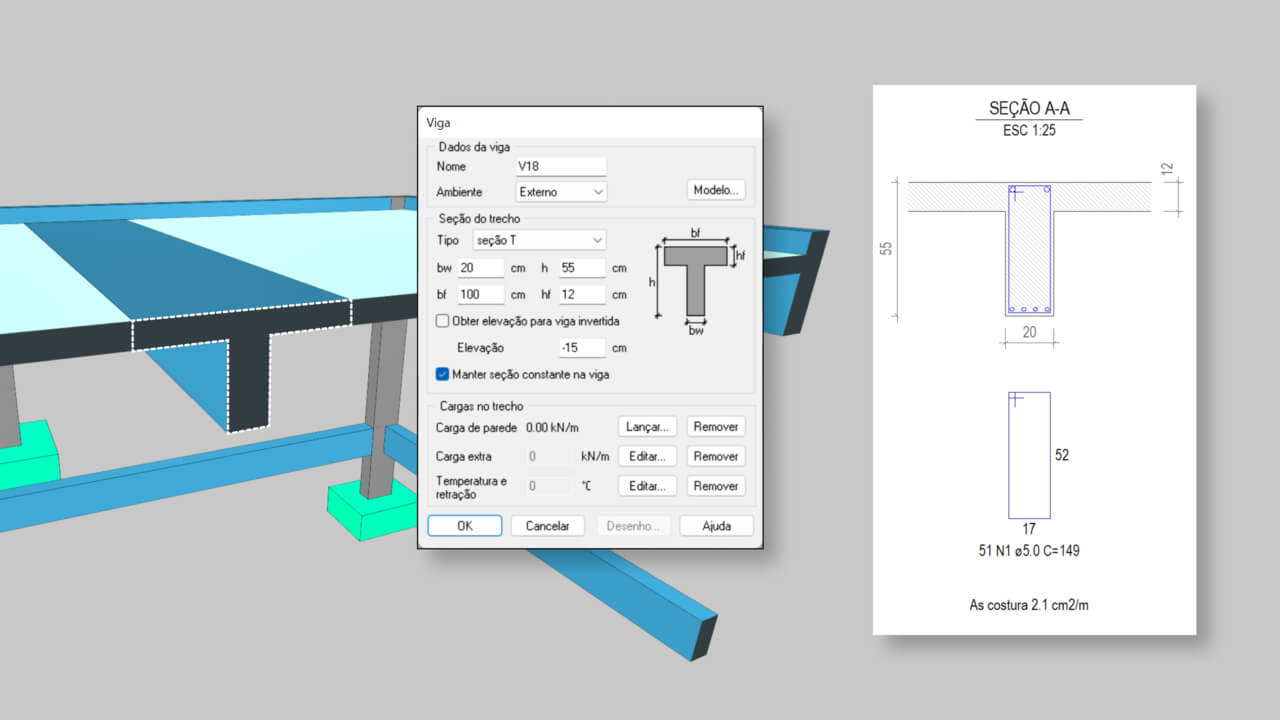

O Eberick permite considerar a contribuição da mesa colaborante das lajes na rigidez das vigas, conforme as prescrições da NBR 6118. Com essa consideração, a análise reflete o comportamento real da estrutura, gerando esforços e deslocamentos mais coerentes com o que acontece na obra.

Como funciona

Conforme a NBR 6118, a largura colaborante depende:

• Da largura do trecho da laje adjacente à viga
• Da distância entre seções de momento nulo ao longo da viga
• Do vão da laje perpendicular à viga

A mesa colaborante geralmente aumenta a inércia em vigas T (com laje em apenas um lado) e vigas L (com laje em ambos os lados), reduzindo flechas e melhorando o comportamento à flexão.

Recursos complementares para vigas

• Lançar, dimensionar e detalhar vigas de seção retangular
• Lançar, dimensionar e detalhar vigas curvas
• Otimizar a seção de vigas de acordo com critérios pré-definidos pelo usuário
• Ferramenta para definir automaticamente a elevação de vigas invertidas em função das lajes adjacentes
• Vigas-faixas protendidas — caso especial em sistemas protendidos
• Aviso em vigas com apoios sobrepostos

Integração com a análise integrada

A consideração da mesa colaborante combina-se com:

• Modelo Integrado de análise (inclusão das lajes no modelo de pórtico)
• Análise dos esforços e deslocamentos por meio de um modelo único composto pela grelha das lajes e o pórtico formado por vigas e pilares
• Consideração da contribuição da laje na rigidez global da estrutura
